VCDS Tweak-以第3代VW TOURAN為例
編者的話：
本文資料秉持「取自網路，回饋至網路」的心情，免費分享，希望因此文受惠者不要拿來營利賺錢，有空多捐錢行善，別想賺黑心錢（你們拿的工錢比對岸多太多了）。
10色氣氛燈(2017狼，877B主機，BCM料號是086BE)：
明明車艙沒有氣氛燈，那改這個做什麼？就只能改變螢幕的主色而已，如果您的儀表中央螢幕是彩色的，那它的主色也會跟著變。
1.Select 09-Central Elec.
2.通關密碼：31347
3.Adaptation
4.通道：IDE09732-ENG02312-Interior light: light configuration-Ambient_Farbliste_HMI，改為active
5.通道：IDE09732-ENG126836-Interior light: light configuration-Ambientemenue mit alle Zonen，改為active
6.通道：IDE09732-ENG02313-Interior light: light configuration-Frei_Farbwahl_ueber_HMI，改為active
7.接下來就是指定RGB的顏色了，德文Blauwert Farbe=藍色、Gruenwert Farbe=綠色、Rotwert Farbe=紅色。以下顏色可以自行修改。
| IDE11714-ENG126827-Ambientelicht Farbliste-Blauwert Farbe 1 | 235 |
| IDE11714-ENG02360-Ambientelicht Farbliste-Blauwert Farbe 10 | 57 |
| IDE11714-ENG126830-Ambientelicht Farbliste-Blauwert Farbe 2 | 0 |
| IDE11714-ENG126833-Ambientelicht Farbliste-Blauwert Farbe 3 | 55 |
| IDE11714-ENG02342-Ambientelicht Farbliste-Blauwert Farbe 4 | 40 |
| IDE11714-ENG02345-Ambientelicht Farbliste-Blauwert Farbe 5 | 240 |
| IDE11714-ENG02348-Ambientelicht Farbliste-Blauwert Farbe 6 | 222 |
| IDE11714-ENG02351-Ambientelicht Farbliste-Blauwert Farbe 7 | 255 |
| IDE11714-ENG02354-Ambientelicht Farbliste-Blauwert Farbe 8 | 255 |
| IDE11714-ENG02357-Ambientelicht Farbliste-Blauwert Farbe 9 | 0 |
IDE11714-ENG126826-Ambientelicht Farbliste-Gruenwert Farbe 1 |
222 |
| IDE11714-ENG02359-Ambientelicht Farbliste-Gruenwert Farbe 10 | 255 |
| IDE11714-ENG126829-Ambientelicht Farbliste-Gruenwert Farbe 2 | 172 |
| IDE11714-ENG126832-Ambientelicht Farbliste-Gruenwert Farbe 3 | 108 |
| IDE11714-ENG02341-Ambientelicht Farbliste-Gruenwert Farbe 4 | 0 |
| IDE11714-ENG02344-Ambientelicht Farbliste-Gruenwert Farbe 5 | 116 |
| IDE11714-ENG02347-Ambientelicht Farbliste-Gruenwert Farbe 6 | 76 |
| IDE11714-ENG02350-Ambientelicht Farbliste-Gruenwert Farbe 7 | 82 |
| IDE11714-ENG02353-Ambientelicht Farbliste-Gruenwert Farbe 8 | 192 |
| IDE11714-ENG02356-Ambientelicht Farbliste-Gruenwert Farbe 9 | 204 |
IDE11714-ENG126825-Ambientelicht Farbliste-Rotwert Farbe 1 |
217 |
| IDE11714-ENG02358-Ambientelicht Farbliste-Rotwert Farbe 10 | 182 |
| IDE11714-ENG126828-Ambientelicht Farbliste-Rotwert Farbe 2 | 255 |
| IDE11714-ENG126831-Ambientelicht Farbliste-Rotwert Farbe 3 | 255 |
| IDE11714-ENG02340-Ambientelicht Farbliste-Rotwert Farbe 4 | 242 |
| IDE11714-ENG02343-Ambientelicht Farbliste-Rotwert Farbe 5 | 255 |
| IDE11714-ENG02346-Ambientelicht Farbliste-Rotwert Farbe 6 | 132 |
| IDE11714-ENG02349-Ambientelicht Farbliste-Rotwert Farbe 7 | 0 |
| IDE11714-ENG02352-Ambientelicht Farbliste-Rotwert Farbe 8 | 0 |
| IDE11714-ENG02355-Ambientelicht Farbliste-Rotwert Farbe 9 | 0 |
-------------------------------------------------
增加輔助停車煞停的功能，10KM/H以下可成功煞住：
這個是給MY16和MY17的車改裝用的，因為MY18以後的都有了（而且VW還沒漲價），說來真是有點令舊車主傷心....
外面改裝店大吸血，開價5000元完工，今天這個自己淘寶來只要RMB280，約台幣1300元。
首先買這零件5QD919294H（相當於歐規5QA919294C，但價格便宜多多），下標前先和店家溝通好，請賣家先幫忙激活（VCDS無法激活全新的零件）與編好碼，所以你要先用VCDS讀取自己的車10-Park/Steer
Assist(J446)的編碼，再告知賣家寫入。
買來後，先安裝上去再修改編碼，拆裝插頭的技巧要先上YouTube觀摩，你會拆舊的，再去淘寶買貨啊～～
1.Select 03-ABS Brakes
2.Long Coding
3.Byte 24 Bit 5打勾
剛裝上還沒改編碼時，儀表會出現一段錯誤訊息，沒事，待改完編碼後再進入10-Park/Steer Assist，清除故障碼，收工！
傳說中17-Instruments的Byte 14 Bit 0要打勾，我的是要勾也勾不起來，VCDS會回應：「Error 31: Request Out of Range」
實際上應該是17-Instruments的Byte 13 Bit 0要打勾，可以顯示以下畫面，因為預設只會顯示1.6秒(可用VCDS改)，我認為不設也可以：
-------------------------------------------------
在MIB II主機上增加「越野資訊」：
1.Select 5F- Information Enter. 通關密碼：20103
2.Select 10- Adaptation
3.ENG122227-ENG117566-Car_Function_Adaptations_Gen2-Menu_display_compass
4.Select Activated option. Do It!
5.ENG122227-ENG117568-Car_Function_Adaptations_Gen2-menu_display_compass_over_threshold_high
6.Select Activated option. Do It!
7.ENG122229-ENG117732-Car_Function_List_BAP_Gen2-compass_0x15
8.Select Activated option. Do It!
9.ENG122229-ENG117733-Car_Function_List_BAP_Gen2-compass_0x15_msg_bus
10.Select Comfort data bus option. Do It!
11.ENG122227-ENG122296-Car_Function_Adaptations_Gen2-menu_display_angle_of_slope
12.Select Activated option. Do It!
13.ENG122227-ENG122298-Car_Function_Adaptations_Gen2-menu_display_angle_of_slope_over_threshold_high
14.Select Activated option. Do It!
15.ENG122229-ENG122334-Car_Function_List_BAP_Gen2-Angle_Of_Slope_0x24
16.Select Activated option. Do It!
17.ENG122229-ENG122335-Car_Function_List_BAP_Gen2-Angle_Of_Slope_0x24_msg_bus
18.Select Comfort data bus option. Do It!
PS.如果要清除此錯誤碼，請將上面8個設定都改回「Not Available」
7204 - Function Restricted due to Missing Message(s)
U1111 00 [009] - -
沒有內建導航的主機接著離開Adaptation的畫面，進入Coding改長編碼
19.Byte 24 Bit 2打勾，這樣就可以了（因為沒有導航硬要假裝有會有故障碼，但不要理會它）
沒有導航功能的Composition Media主機，高度計和指北針不會動，所以可以切換顯示別的
--------------------------------------------------------------------------------

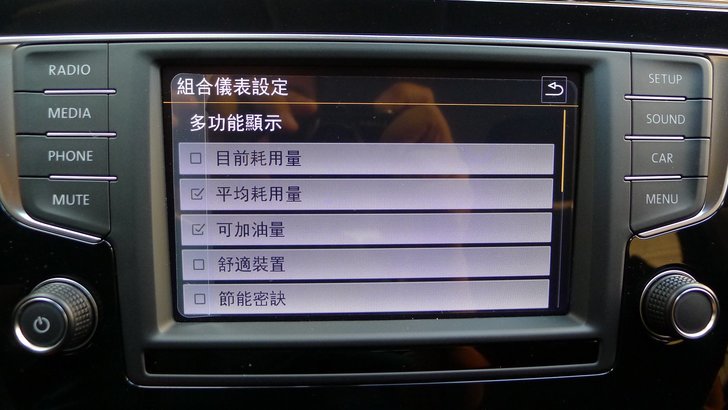

螢幕顯示可加油量：
1.Select 17-Instruments
2.Long Coding
3.Byte 10 Bit 4打勾
大概知道原廠關閉這選項的用意，那就是不太準，當顯示可加油量為45L時（國外網友文獻說45L是最大數了），去加油站都可以加到55L，但是從OBD II讀出來的數據就又很精確，所以應該是VW故意的。
-----------------------------------------------------------
原本開小燈時時速表與轉速表盤面不會亮（除非大白天或是你用強光照儀表板），如今當開小燈（停車燈/位置燈）時，時速表與轉速表盤面也會亮背光，不受內外光線影響
以下適用MY16以後的車種：
1.Select 17-Instruments
2.10-Adaption（這個不必通關密碼）
3.通道 ENG125906-ENG126396-Illumination_algorithm-Scale_switching_algorithm
4.將parking_lights改為lds
5.Do it!
MY15以前的車是不用改的，但是為何後來會變這樣呢？那就是安全考量因素，天黑時，小燈開關位置不會自行點亮儀表板，所以用這種方式提醒車主要開大燈了。
這樣做真的有點貼心，很多T牌車儀表配備全背光照明，就有很多人晚上忘記開燈還在繼續跑。
---------------------------------------------------------------------------------
大燈開關位於0的位置，時速表與轉速表盤面也會亮背光，不受內外光線影響
以下適用MY16以後的車種：
1.Select 17-Instruments，通關密碼47115
2.10-Adaption
3.選擇通道phototransistor-Y1到Y4
4.值改為00 FD
5.Do it!

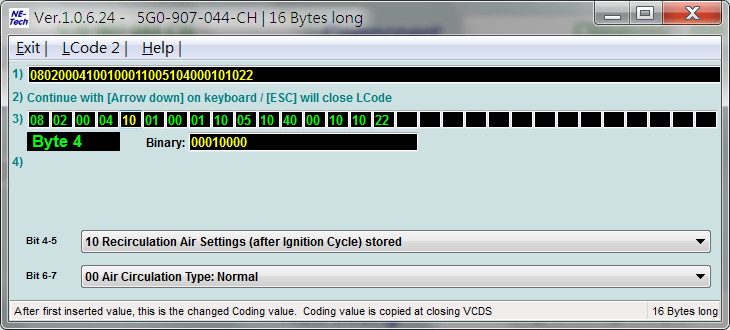

不管上一次熄火時冷氣是不是設定在內循環，一開始發動時車子預設冷氣都是對外進氣，可是外面空氣不好，現在可以記憶冷氣內循環：
1.Select 08-Auto HVAC
2.Long Coding
3.Byte 4，Bit 4打勾
--------------------------------------------------------------------------------
原本當冷氣設為AUTO模式時，中央旋鈕是看不到當下風量是幾級，現在可以讓它顯示出來了：
1.Select 08-Auto HVAC
2.Long Coding
3.Byte 11，Bit 6打勾
-------------------------------------------------------------------
變換車道方向燈閃爍次數：
1.Select 09-Central Elec.
2.通關密碼：31347
3.Adaptation
4.通道：ENG10577-ENG116587-Au絽nlicht_Blinker-Komfortblinken Blinkzyklen
5.輸入想要的閃爍次數，Do it!
6.接下來的步驟最重要：進入CAR選項裡的「設定」，重置「照明」至原廠設定，新設定才會生效
---------------------------------------------------------
在MIB II主機上增加「下雨天自動關窗」開關選項：
1.Select 09-Central Elec.
2.通關密碼：31347
3.Adaptation（匹配）
4.通道：ENG10609-ENG122186-ZV Komfort-Menuesteuerung Regenschliessen
5.設為Active，Do It！
6.通道：ENG10609-ENG125655-ZV Komfort-Regenschliessen_ein_aus
7.設為Active，Do It！
8.通道：ENG10609-ENG125656-ZV Komfort-Regenschliessen_art
9.設為Permanent，Do It！
10.Go Back
有些車改了也不會有反應，就算Coding有配合改也一樣，純粹視覺效果看爽的。
-------------------------------------------------------
在MIB II主機上增加上鎖、解鎖車門「聲音確認」開關選項，位於住宅區請謹慎使用：
1.Select 09-Central Elec.
2.通關密碼：31347
3.Adaptation（匹配）
4.通道：IDE02269-ENG116666-Acknowledgement signals-Akustische Rueckmeldung entriegeln（解鎖喇叭叫兩聲）
5.設為Active，Do It！
6.通道：IDE02269-ENG116667-Acknowledgement signals-Akustische Rueckmeldung verriegeln（上鎖喇叭叫一聲）
7.設為Active，Do It！
8.通道：IDE02269-ENG122188-Acknowledgement signals-Menuesteuerung akustische Rueckmeldung
9.設為Active，Do It！
10.Go Back
---------------------------------------------------------------------------

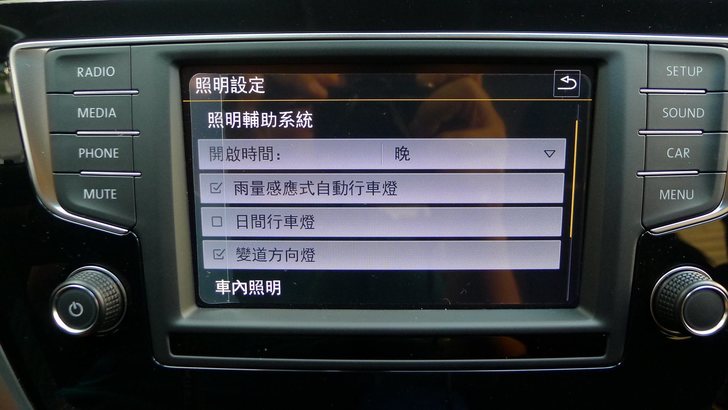

在MIB II主機上增加「日間行車燈」開關選項：
1.Select 09-Central Elec.
2.通關密碼：31347
3.Adaptation（匹配）
4.通道：ENG10575-ENG116594-Außenlicht_Front-Tagfahrlicht Aktivierung durch BAP oder Bedienfolge moeglich
5.設為Active，Do It！
6.Go Back
--------------------------------------------------------
打方向燈時，倒車燈會交替閃爍：
這個是看道路上有7代GOLF這樣改，過了很久自己才動念想改，
1.Select 09-Central Elec.
2.16-Secirity Access通關密碼：31347
3.10-Adaptation
4.Leuchte28RFL LC11（左倒車燈）-Dimmwert CD 28，亮度設為80，因為已改LED所以不要最亮
5.Leuchte28RFL LC11-Lichtfunktion C 28設為「Blinken links Dunkphase」
6.Leuchte29RFL RA64（右倒車燈）-Dimmwert CD 29，亮度設為80，因為已改LED所以不要最亮
7.Leuchte29RFL RA64-Lichtfunktion C 29設為「Blinken rechts Dunkphase」
效果如以下影片：
Hellphase=英文Light phase
方向燈已是Hellphase，所以倒車燈設為Dunkphase才會交替閃爍。
---------------------------------------------------------
踩煞車時，使尾門的燈也會一併亮起：
1.Select 09-Central Elec.
2.16-Secirity Access通關密碼：31347
3.10-Adaptation
4.通道：Leuchte23SL HLC10-Lichtfunktion C 23（這是左邊的）
5.設為Brake Light，Do It！
6.通道：Leuchte23SL HLC10-Dimmwert CD 23
7.將0改為100（不建議設127，換T15燈泡後尾燈也會變高亮），Do It！
8.通道：Leuchte24SL HRA65-Lichtfunktion C 24（這是右邊的）
9.設為Brake Light，Do It！
10.通道：Leuchte24SL HRA-Dimmwert CD 24
11.將0改為100，Do It！
********************************************************
若只完成以上步驟，因為尾門板本來只擔負尾燈的工作，所以僅為T10 5W燈泡，在白天發揮煞車燈的亮度等於尾燈的亮度，和車身的燈組亮度會不一樣。所以建議更換成高亮度T10 LED（左右共4顆），再來
12.通道：Leuchte23SL HLC10-Dimmwert AB 23
13.將94改為30，Do It！
14.通道：Leuchte24SL HRA-Dimmwert AB 24
15.將94改為30，Do It！
16.Go Back
-----------------------------------------------------------------
在MIB II主機上增加「駕駛教學模式」：
1.Select 5F- Information Enter. 通關密碼：20103
2.Select 10- Adaptation
3.ENG122228-ENG117688-Car_Function_List_CAN_Gen2-Driving_school
4.select Available option. Do It!
5.ENG122227-ENG117656-Car_Function_Adaptations_Gen2-menu_display_driving_school
6.select Activated option. Do It!
7.ENG122227-ENG117656-Car_Function_Adaptations_Gen2-menu_display_driving_school_over_threshold_high.
8.select Activated option. Do It!
9.Go Back
10.按住不放MIB II主機電源按鈕15秒，進行Reboot，再開機就可以顯示了。
----------------------------------------------------------------
在MIB II主機上增加「疲勞辨識功能」，這要視Gateway有無支援，通常料號尾碼是兩個英文字的比較有可能，例如5Q0907530AM，而且先進入19-Gateway，看看疲勞偵測的功能已經打勾（Byte 17 Bit 0）了：
1.Select 5F-Information Electr. 通關密碼：20103
2.Select 10-Adaptation
3.ENG122227-ENG117661-Car_Function_Adaptations_Gen2-menu_display_weariness_recognition
4.Select Activated option. Do It!
5.ENG122227-ENG117663-Car_Function_Adaptations_Gen2-menu_display_weariness_recognition_over_threshold_high
6.Select Activated option. Do It!
7.ENG122229-ENG117756-Car_Function_List_BAP_Gen2-weariness_rcognition_0x22
8.Select Activated option. Do It!
9.Go Back
10.按住不放MIB II主機電源按鈕15秒，進行Reboot，再開機就可以顯示了。
-------------------------------------------------
新世代VW車預設只能關閉ASR，不能完全關閉ESC，現在可以完全關閉ESC的功能
1.Select 03-ABS Brakes
2.Long Coding
3.Byte 29（本來是02）設為06
設為07的話就變成 ESC開啟 / ASR關閉 / ESC關閉
-------------------------------------------------------------------
以下是部分電氣模組通道值，可以改變燈光行為與亮度：
